1.Описание:

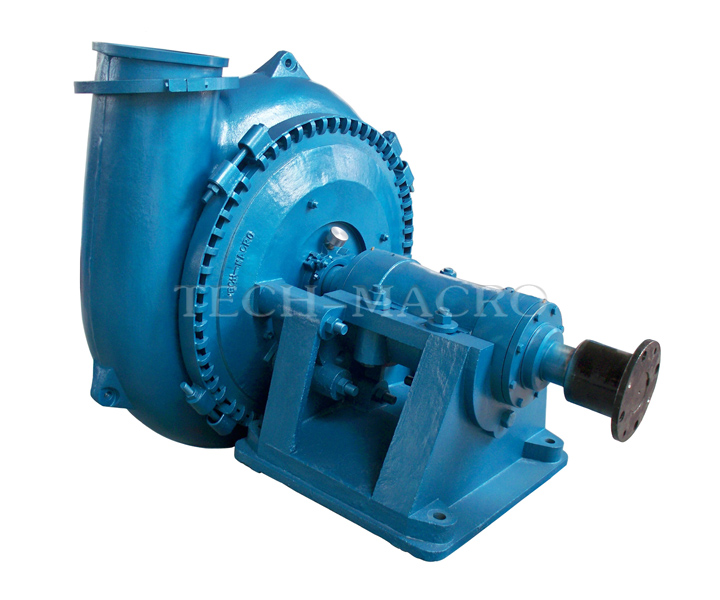

Гравийные (песковые)шламовые насосы серии KG(H) является гороизонтальными одноступенчатыми ,центробежными наососами с одностороннего входа ,выполнены в однокорпусной контструкции.Данный насос,в основном используется для непрерывного перекачивания высокоабразивных материалов с крупными частицами,которые не могут передавать через обычные шламовые насосы.Они прменяются в качествания основного оборудования земснарядов,для очистки водоемов от ила и песка,для перекачивания шламов в золотодобывающей промышленности,при проведении дноуглубительных работ и других схожих отраслях.
Типичное применение:
● Выёмка грунта землечерпательными снарядами (дноочистительные работы)
● Очистка русла от ила и песка
● Камнеобрабатывающий завод
● Перекачивание золы для электростанции
● Перекачивание глыбы шлака для металлургического завода
2. Особенности:
● Хорошая прочность на истирание,высокая производительность,широкий проходной канал;отличная характеристика NPSH;простой демонтаж,анти-засорения.
● Благодаря особенному зажимному приспособлению для соединения корпуса насоса с крышкой насоса,выходной патрубок может располагаться в любом положении под любым углом,что занчительно упрощает установку и эксплуатацию.
● Главыне омпоненты проточные части ,то есть импеллер,корпус насоса,передний бронедиск ,задняя ставня .Они изготвливаются из корроизонностойкого легированного чугуна или стали.
● В составе насоса входят корпус,крышка насоса,уплотненяющий узел ,подшипниковый узел в сборе и подпорка.Подшипниковый узел в сборе смазывается смазочным жиром .
●Передача:Для поддержания оптимального рабочего состояния пескового насоса применяются различные способы реглировки скорости.Он испольузет клиноремённый привод,редукторный привод,гидромуфту привод и др.
● Уплотнение:используются различные типы уплотнения вала ,включая сальниковое уплотнения,механическое уплотнения, уплотнения экспеллера и.т.д.
1. Предельные условия
● Размер входа:150~812 мм
● Размер выхода:100~711 мм
● Производительность:36~14400 м3/ч
● Напор:5~90 м
2. Материал :
Все компоненты проточной части насоса изготавливаются из высокохромистого сплава и жесткого никеля и других износостойких материалов.
Метал:
Изнасостойкий белый чугун:А61,А05,А07,А11,А01
Изнасостойкий антикоррозийный металл :А49,А33
Антифрикционная литая сталь :А22,А23,А25
Другие металли и сплавы:неражавеющая сталь дуплекс,нержавеющая сталь,никелевый чугун,латунь,бронза.и.д.т.
(Внимание:по требованию клиента,материалы могут быть изменены )
3. Кривая производительности шламового насоса среии KG(H)
Комментарий:При работе с чистой средой -эту диаграмму стоит использовать только в качестве начальных рекомендаций по выбору насоса.

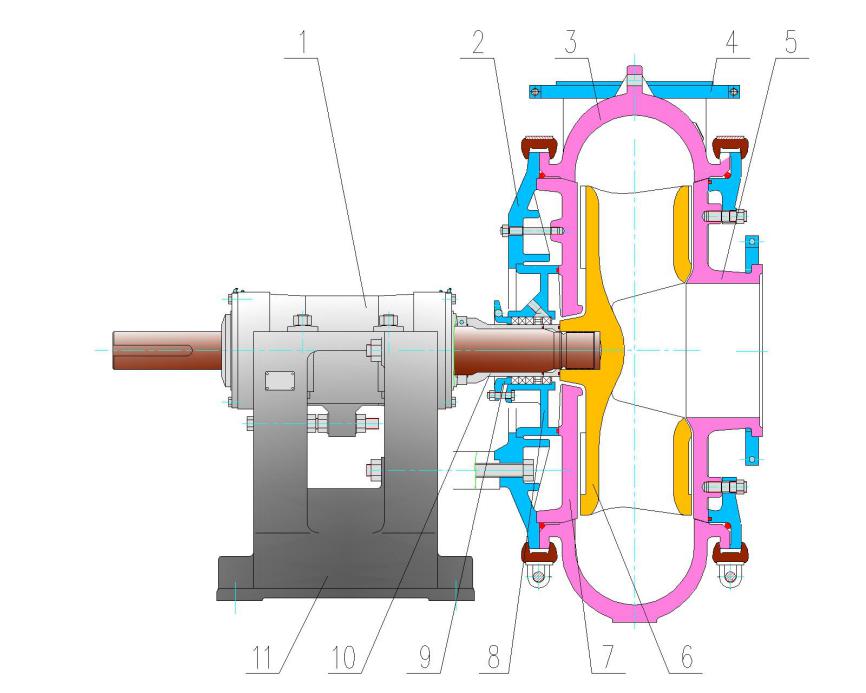

Конструкция
KG Серия
1 Подшипниковый узел в сборе 2 Стыковая накладка 3 Корпус насоса 4 Разъёмный фланец напорного патрубка 5 Передний бронедиск 6 Рабочее колесо 7 Задний пронедиск 8 Корпус сальника 9 Нажимная крышка сальника 10 фтулка вала 11 База |
