1. Описание:
Шламовый насос серии ZJ является одноступенчатым ,центробежным наососом с одностороннего входа,выполнен в двухкорпусной контструкции.Данный насос имеет два конструктивных типа:горизонтальный тип ZJ и вертикальный тип ZJ(L).При разработке нашего продукта использовались ряд инноваций в структуре и гидравлической системе.Шламовые насосы серии ZJ(L) в основном применяются для перекачивания высококонцентрированных абразивных и корроизйных суспензий с твердыми частицами,как угольные слизи,шламы в электроэнертической,металлургической,угольной,строительной,химической и других областях промышленности и.т.д.
Типиычное применение:
● процесс концентрации
● снять шлак в электростанции
● углеобогатительный завод
● добыча руды и вскрытие продуктивного пласта в шахте
● обогащение в тяжелых средах
● периферийный насос на электростанции
2. Особенности:
●Высокая эффектифность,экономия в энергии,лёгкий тип,износостойкость,рациональная конструкция,стабильная характеристика,малькое колебание,низкий шум,простой ремонт.
●Оптимальное рабочее колесо насоса,предназначенное для эксплуатации в тяжелых условиях.
●Несущий слой и износостойкий слой насоса могут быть разделены.И проточныые части насоса изготавливаются из износостойкого коррозионностойкого высокохромистого чугуна.
●Разнообразие уплотнений вала возволяет подобрать оптимальные варианты для широкого спекра применения,в том числе сальниковое уплотнение ,механическое уплотнение,уплотнения экспеллера с заполнителям.
●В зависимости от фактических требований выходной патрубок может располагаться в любом из 8ми положений с угловым интервалом 45 градусов.
●Массовый процент содержания твердых материалов в шламе должен быть в пределах 45% для золы и 60% для руды .и температура не более 60ºC.
●Даный насос подходит для многоступенчатого последовательного использования.
●Вид передачи:прямый привод ((DC),и.др.
●Способ смазки: подшипники насоса типа 40ZJ-200ZJ смазываются смазочным маслом или жиром по кострукции подшипниковой коробки; а подшипники насоса типа 250-500ZJ смазываются жиром.
1. Предельные условия
● Диаметр выхода: 40~500 мм
● Производительность:10~8000 м3/ч
● Напор:2~130 м
2. Материалы:
Металл:
Изнасостойкий белый чугун:А61,А05,А07,А11,А01
Изнасостойкий антикоррозийный металл :А49,А33
Антифрикционная литая сталь :А22,А23,А25
Другие металли и сплавы: неражавеющая сталь дуплекс ,нержавеющая сталь,никелевый чугун,латунь,бронза и.т.д.
Композиционный керамический материал из карбида кремния SiC.
(Внимание:по требованию клиента,материалы могут быть изменены )

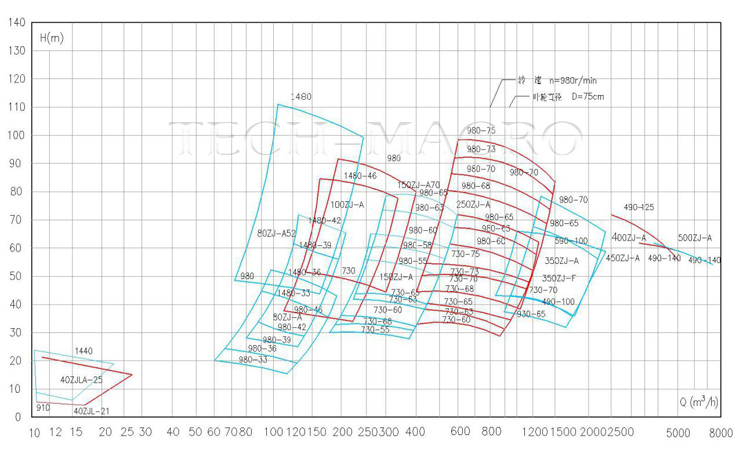

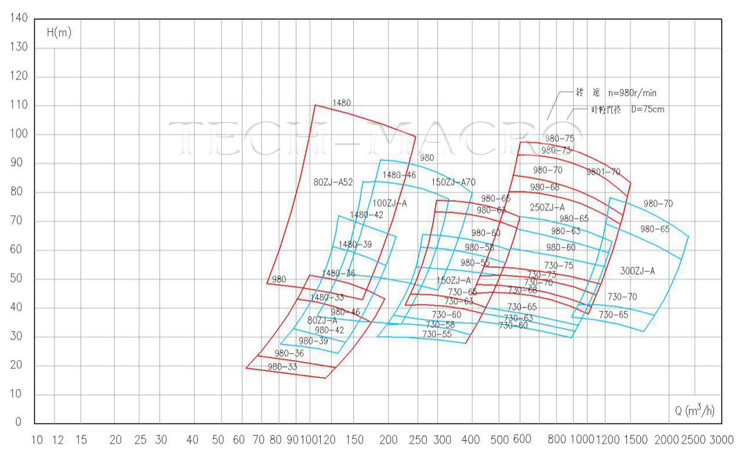

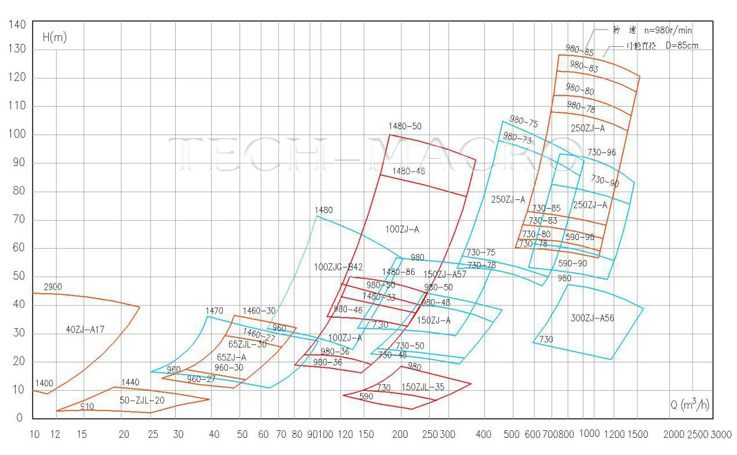

3. Кривая производительности шламового насоса серии ZJ:
Комментарий:при работе с чистой средой -эту диаграмму стоит использовать только в качестве начальных рекомендаций по выбору насоса.

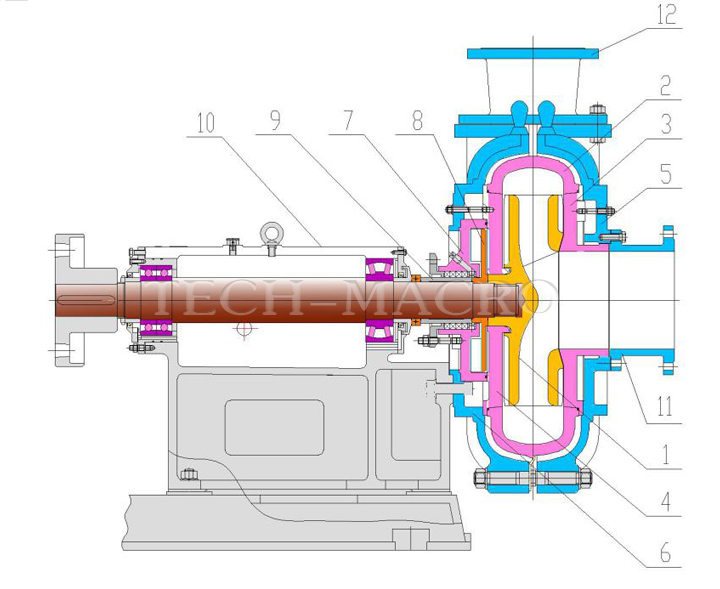

Конструкция
ZJ серия
1Рабочее колесо 2 Улита 3 Бронедиск передний 4 Футеровка корпуса 5 Крышка насоса 6 Корпус насоса 7 Корпус сальника 8 Экспеллер 9 Втулка вала 10 Станина 11 Всасывающая труба 12 выпускная труба |
