1. Descripción breve:

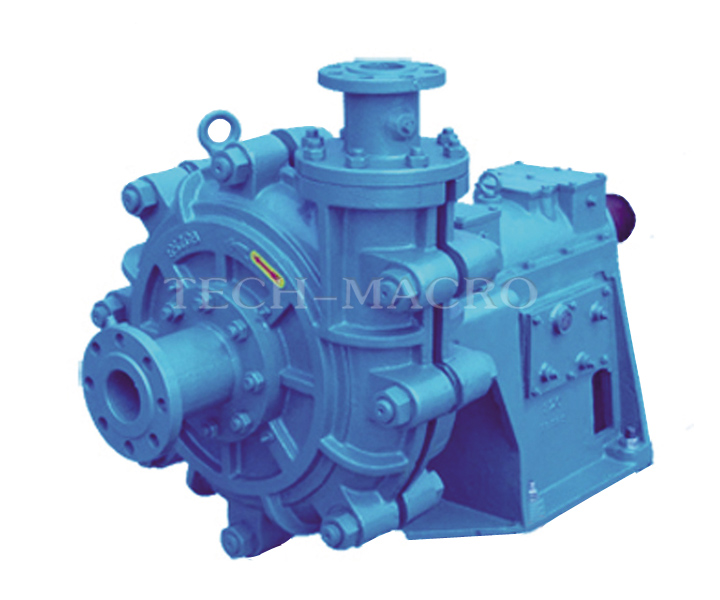

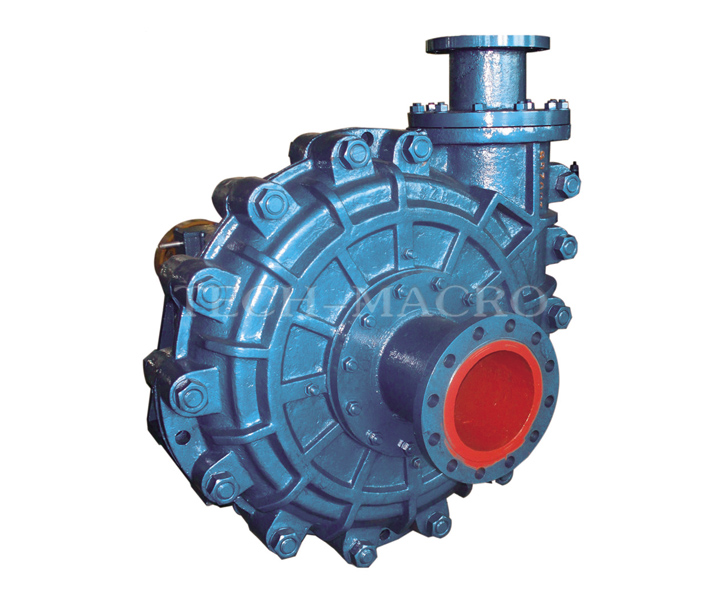

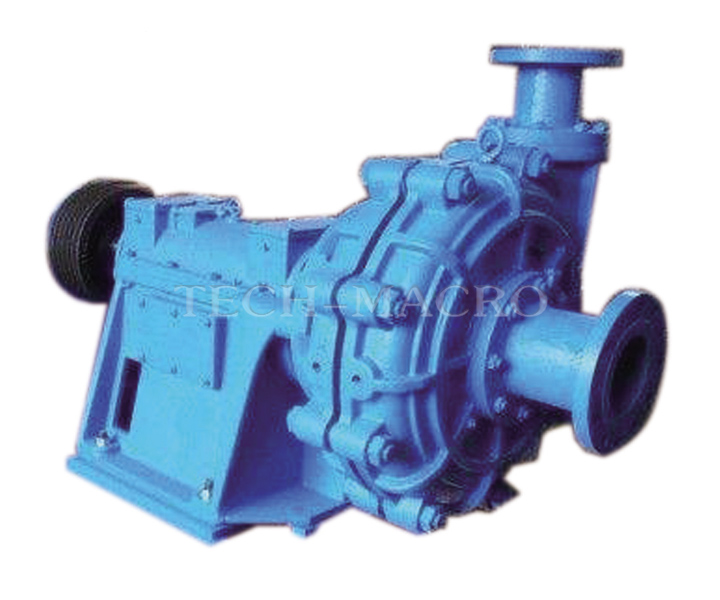

La bomba de lodos de la serie ZGB(P) es la bomba centrífuga y horizontal de lodos, de una etapa, de una succión y de doble carcasas de viga voladiza. Se puede usar en conexión de múltiples etapas. Para satisfacer la necesidad de la bomba de múltiples etapas, se diseña la bomba para la conexión de 3 o de 4 etapas, que es ZGB se puede usar para la bomba de 1 o 2 etapas, ZGBP es para 3 o 4 etapas. Es aplicable a transportar lodos corrosivos (en la zona de alta sustentación y de gran caudal, deben transportar lodos de corrosión ligera, en la zona de baja sustentación y de pequeña caudal se puede transportar lodos de alta corrosión).
Aplicación típica:
● Tratamiento de mineral de mina
● Transporte de cenizas de la planta eléctrica·
● Industria de metalurgia
● Material de construcción
● Tratamiento de cenizas de agua de mar
● Niebla electroquímica
● Otras condiciones de resistencia al desgaste y a la corrosión.
2. Características:
● Gran caudal, alta sustentación; larga vida de las piezas de desgaste, bajo consumo; fácil mantenimiento; alta confiabilidad.
● Adopta el diseño moderno de CAD, buen rendimiento hidráulico, alta eficiencia y baja tasa de desgaste.
● Diseño de alta eficiencia y alta sustentación para el impulsor, uso de aleación dura, acho corredor, buen rendimiento de anti-atasco, buena cavitación.
● Componente de cojinete horizontal de abertura intermedia, se lubrica con grasa, equipado con dos sistemas de enfriamiento de cojinete, garantizando el seguro y confiable mantenimiento.
● Se puede usarla boca de salida en 8 diferentes direcciones cada 45º.
● Adopta el cierre combinado de vice impulsor y rellenos y cierre mecánico, garantizando que no hay fugas de lodos.
● El componente de sober-corriente adopta material especial, tiene buen rendimiento de resistencia al desgaste y a la corrosión.
● Todas las bocas de entrada de esta seria son de dirección horizontal, a la vista del extremo de transmisión, se gira a la derecha.
● En el rango de presión permitido, se puede usar en múltiples etapas, la máxima presión permitida de trabajo es 3,6MPa.
● Los componentes de sobre-corriente que tienen el mismo diámetro de la bomba de modelo ZGB y ZGBP son intercambiables, son de la misma dimensión.
1. Condiciones extremas :
● Diámetro de boca salida: 65--300mm
● Caudal: 30--2000m3/h
● Sustentación: 25-100m
● Eficiencia(%): 47,4—81,2
2. Material común (Las partes húmedas):
|
Opciones de materiales |
|
Construcción |
Estándar |
Opcional |
Las partes húmedas
(Revestimientos,Impulsores |
Aleación de alto cromo (A05, A07, A11, A49, A33, A61……);
Cerámica compuesta |
El material adoptado generalmente se basa en la aplicación detallada o de acuerdo con los requisitos del cliente. |
3. Gráfico de los modelos comunes:
Nota: este gráfico no incluye el espectro de impulsor no estándar. Para obtener más información, póngase en contacto con nosotros.
Plano de estructura
ZGB(P) series
1 Cubierta de bomba 2 Revestimiento de voluta 3 Cuerpo de bomba 4 Cubierta de expulsor 5 Eje 6 Buje de garganta 7 Impulsor 8 Placa posterior 9 Caja de sello 10 Soporte |
