1. Descripción breve:

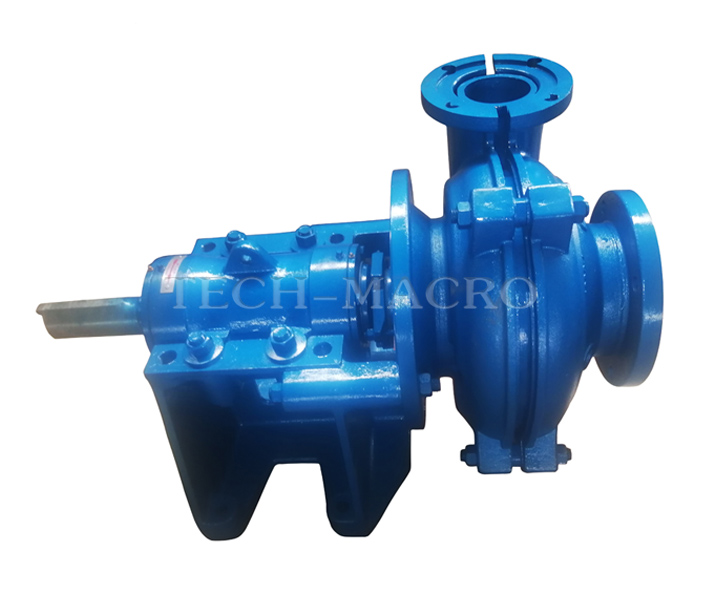

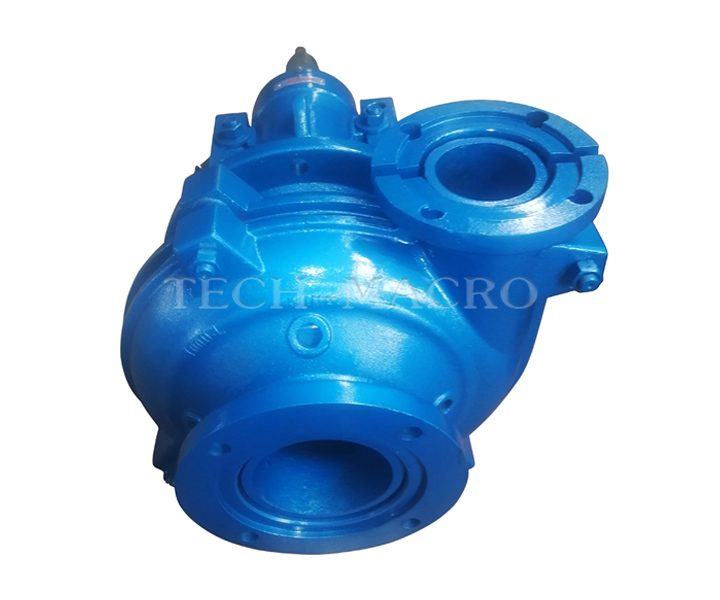

La bomba de lodo de la serie KL(R) también es conocido como bomba ligera de lodos. En comparación con la bomba de lodos de alta resistencia, este producto tiene ventajas de contar con alta velocidad, pequeño tamaño, peso ligero , alta eficiencia, es aplicable a transportar lodos de bajas concentraciones de partículas finas o lodos corrosivos. Generalmente la densidad de lodo es menor que 30%, también se puede usar para transportar lodos de alta concentración y de baja abrasión. La bomba de la serie KL tiene la misma característica de diseño con la bomba KA, además se agrega el impulsor de alta eficiencia con bajo costo.
Aplicación típica:
● Aguas grises, agua de carbón
● Aguas de desbordamiento, agua concentrada
● Desulfuración de la planta eléctrica
● Mezcla de cerámica
● El ácido fosfórico, fosfoyeso
● Lechada de yeso
● Otros lodos industriales
2. Característica:
● Estructura de doble cáscaras, que es cuerpo de bomba y cubierta de bomba (caja de soporte de presión) de bomba KL, se instala el revestimiento reemplazable de metal resistente al desgaste (incluye impulsor, revestimiento de voluta ,placa de protección, etc.), KLR con el revestimiento reemplazable de goma resistente al desgaste y a la corrosión(incluye impulsor, revestimiento de voluta delantero, revestimiento de voluta posterior, etc.)
● El producto de esta serie tiene características de razonable estructura, confiable funcionamiento, larga durabilidad, etc.
● Se puede usar el impulsor de alta eficiencia, la cual puede alcanzar al 90%.
● Según la diferencia de potencia del cojinete, se puede seleccionar cojinete de rodillos cónicos de alta resistencia de una sola fila o de doble filas pesado y el cojinete de rodillos cilíndricos. Es capaz de soportar la carga máxima axial y radial de la bomba usando la grasa como lubricación , en los dos extremos del cuerpo de cojinete se instala tapa de cierre, la cubierta de laberinto y el anillo de laberinto, puede prevenir efectivamente la entrada de los contaminantes como pulpa en el cojinete, eso garantiza la seguridad del funcionamiento y la dureza del producto.
● Forma común del sello de eje, sello de relleno, sello combinado de expulsor y relleno, o sello mecánico.
● Se puede instalar la salida de bomba en 8 ángulos diferentes, para satisfacer diferentes necesidades.
● Se puede usar el aceite o grasa para la lubricación del soporte para facilitar el mantenimiento y reducir el tiempo de inactividad.
● El revestimiento interior de goma sintética resistente a la corrosión o el revestimiento de aleación pueden soportar los materiales sólidos y/o lodo corrosivo.
1. Condiciones extremas:
● Diámetro de boca salida: 25-850 m
● Capacidad: 0.36--21600 m3/h
● Cabeza: 5--68 m
2. Material común (Las partes húmedas):
|
Opciones de materiales |
|
Construcción |
Estándar |
Opcional |
Las partes húmedas
(Revestimientos,Impulsores) |
Aleación de alto cromo (A05, A07, A11, A49, A33, A61……);
Goma natural (R26, R24, R55......);
Goma sintético(S01, S12, S21, S42......)
Cerámica compuesta
PU |
El material adoptado generalmente se basa en la aplicación detallada o de acuerdo con los requisitos del cliente. |
3. Gráfico de los modelos comunes:
Nota: rendimiento parecido al agua limpia, sólo para la selección preliminar de modelo.
Plano de estructura
KL series
1 Cubierta de bomba 2 Revestimiento de voluta 3 Cuerpo de bomba 4 Caja de relleno 5 Cubierta de relleno 6 Eje 7 Impulsor 8 Placa posterior 9 Camisa de eje 10 Soporte |
