1. Descripción breve:

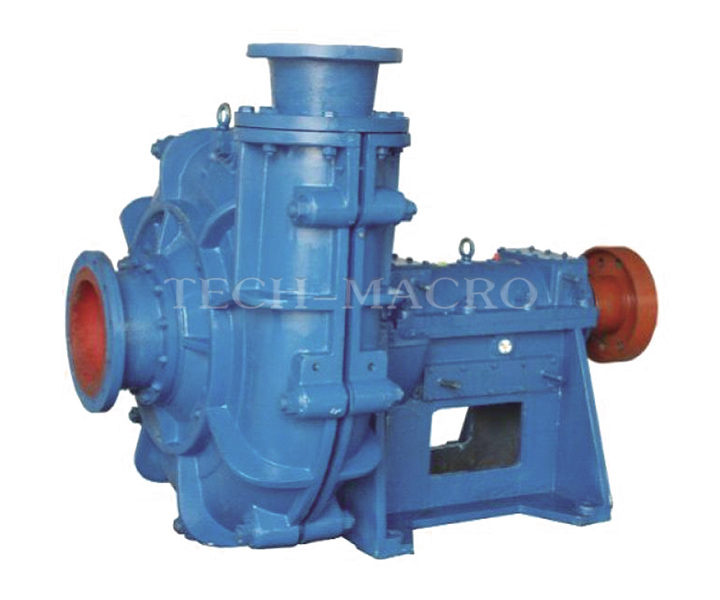

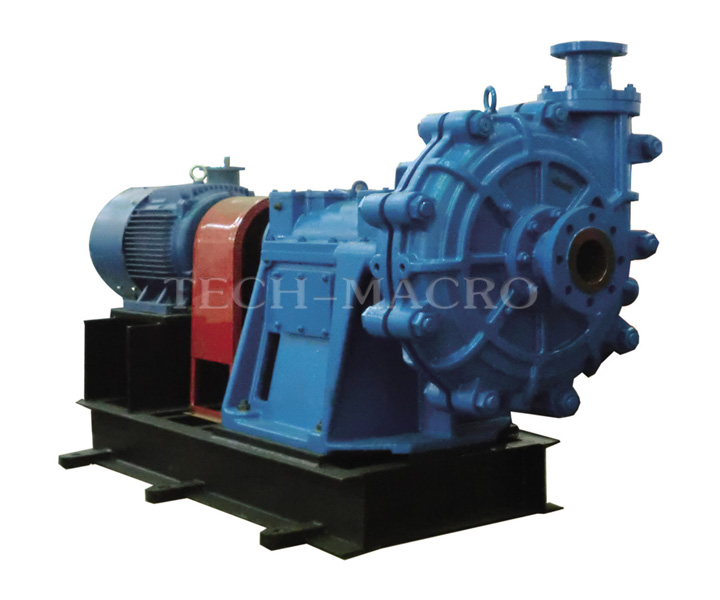

La bomba de lodos de serie ZJ es un tipo de bomba centrífuga de doble carcasas, de una etapa y de una succión, según la estructura, se divide en forma horizontal (serie ZJ) y vertical (serie ZJL). Se usa principalmente parael transporte de lodos corrosivos con partículas sólidas. Es aplicable a los sectores industriales eléctricos, de metalurgia, del carbón, de materiales de construcción y de productos químicos.
Aplicación típica
● Tratamiento al mineral concentrado y de reclave para las plantas de lavado
● Eliminación de escoria para las plantas de energía
● El transporte de lodo de carbón y el medio pesado en la preparación de carbón para las plantas de carbón
● El transporte de lodos para las operaciones mineras de canal y de costa del mar
● Producto principal como el motor auxiliar del unidad de energía térmica.
2. Características:
●La bomba de lodos de esta serie tiene innovaciones tanto en el diseño hidráulico, como en el diseño de estructura, tiene características de alta eficiencia, ahorro de energía, ligero peso, razonable estructura, confiable operación, baja vibración, fácil mantenimiento, etc.
●Tiene una variedad de velocidad y de formas de variación, haciendo que la bomba funcione en la condición mejor. Tiene larga vida, alta eficacia, puede satisfacer diferentes condiciones precarias de transporte.
●Se puede adoptar dos formas de cierres de eje, el cierre combinado de vice impulsor más rellenos y el cierre mecánico. (se puede ajustar según la condición de trabajo).
●Se fabrica el componente de sobre-corrientes con el hierro fundido de aleación de alto cromo desarrollado por sí mismo.
●Se puede instalar en 8 diferentes direcciones, para satisfacer diferentes necesidades.
●La concentración de la mezcla de sólido y de líquido transportado por esta bomba es, mortero 45%, pulpa 60%, temperatura de media ≤60°C.
●Se puede trabajar en conexión en series para realizar el transporte de larga distancia.
●Forma de transmisión: principalmente es la transmisión directa. Forma de lubricación: usa grasa o aceite para 40ZJ-200ZJ, está de acuerdo a la estructura de la caja de cojinete. Adopta grasa para 250-500ZJ.
1. Condiciones extremas:
● Diámetro de boca salida: 40-500mm
● Capacidad: 10-8000m3/h
● Cabeza: 2-130m
2. Material común(Las partes húmedas):
|
Opciones de materiales |
|
Construcción |
Estándar |
Opcional |
Las partes húmedas
(Revestimientos,Impulsores) |
Aleación de alto cromo (A05, A07, A11, A49, A33, A61……);
Cerámica compuesta |
El material adoptado generalmente se basa en la aplicación detallada o de acuerdo con los requisitos del cliente. |
3. Gráfico de los modelos comunes:
Nota: este gráfico no incluye el espectro de impulsor no estándar. Para obtener más información, póngase en contacto con nosotros.
Plano de estructura
ZJ series
1 Impulsor 2 Revestimiento de voluta 3 Buje de garganta 4 Placa posterior 5 Cubierta de bomba 6 Cubierta de bomba 7 Caja de relleno 8 Expulsor 9 Camisa de eje 10 Soporte 11 Tubo de succión 12 Tubo de descarga |
