Descripción del producto
Basada en la introducción de la tecnología de sellado avanzada de Alemania, nuestra empresa se centra en una coincidencia razonable con el sitio del proyecto y aprovecha al máximo las ventajas de la calidad confiable y el buen efecto de sellado de los sellos mecánicos. La empresa siempre insiste en la calidad primero, se rige por el concepto de "buscar la verdad y la innovación y superar constantemente", y no escatima esfuerzos para ofrecer a los clientes productos y servicios de calidad. Los sellos mecánicos principales son de tipo TLJ, ZHJ, ZGJ y ZJ.

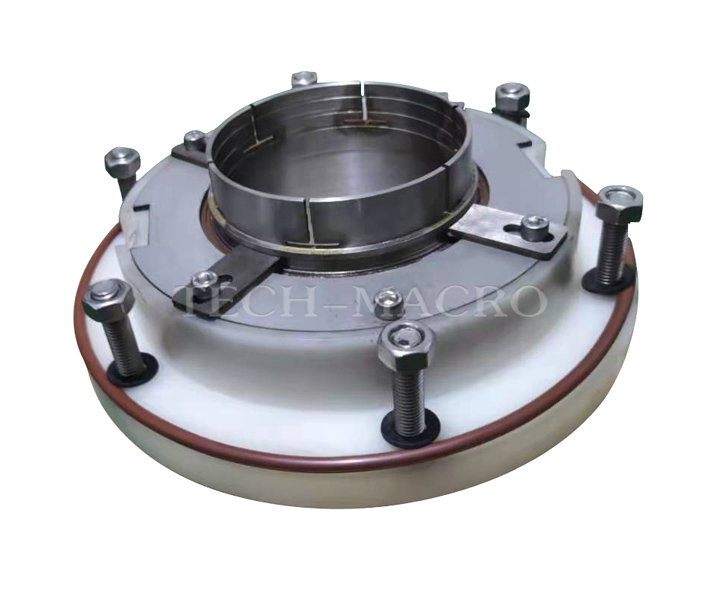

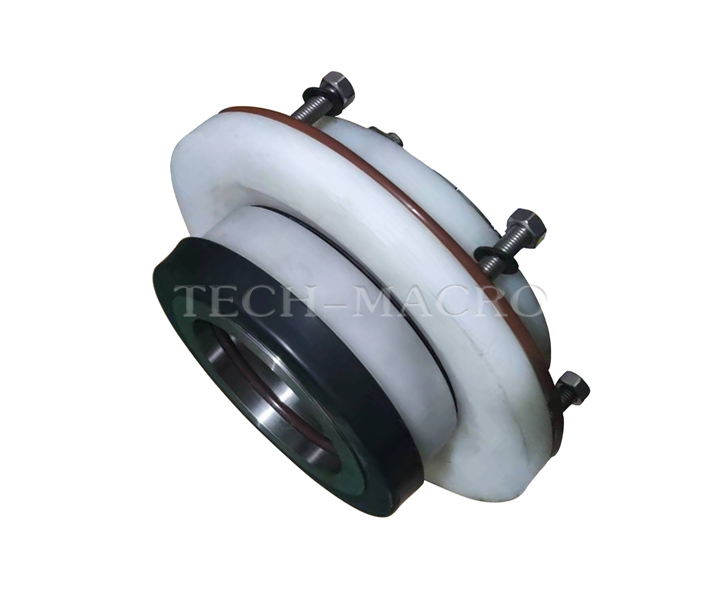

1. Sello mecánico TLJ
Características estructurales: cara de un solo extremo, resortes múltiples, tipo equilibrado, dirección de rotación arbitraria, tipo estático, transmisión (de sujeción), sello mecánico de tipo contenedor. Es de estructura estática equilibrada de cara única, el elemento de compensación se coloca en la brida y el anillo de sellado protege el resorte del contacto con el medio, evitando el bloqueo y la corrosión del resorte, múltiples disposiciones de resorte, carga uniforme de la cara del extremo, dirección de rotación ilimitada,la camisa del eje se apoya en el eje a través del anillo de sellado, sin movimiento axial, no causará daños al eje y puede soportar una cierta cantidad de desplazamiento axial. La estructura de la manga de guía hace que el agua de enfriamiento de sellado sea suficiente y uniforme, y la transmisión de sujeción es firme y confiable, tipo contenedor integral , simple y conveniente instalación , confiable operación.Debe estar conectado con agua de enfriamiento cuando está en uso, y la presión del agua de enfriamiento es 0.01-0.1MPa, lo que puede realizar un flujo natural, también conocido como "sello mecánico de lavado externo ".
Parametros basicos:
Estructura: cara de un solo extremo
Presión: presión normal
Velocidad: velocidad media
Temperatura: temperatura normal
Rendimiento: resistencia al desgaste y a la corrosión
Equilibrio: equilibrio
Aplicación: desulfuración de gases de combustión de centrales eléctricas, industria química de la sal, fabricación de papel, tratamiento de aguas residuales y otros campos. Puede combinarse con bomba de desulfuración,bomba de pulpa, etc.
Rango de especificación: 35-250 mm
Material del producto:
Extremo del anillo giratorio: carburo de silicio / carburo de tungsteno Extremo del anillo estacionario: carburo de silicio / carburo de tungsteno Sello auxiliar: FKM / EPDM
Resorte: SS316 / HC276
Piezas de metal: SS316L / 2507/2205
Parámetros de funcionamiento:
Presión: 0 ~ 1.5MPa
Temperatura: -20 ~ 130ºC
Velocidad lineal: ≤ 10 m / s
Medio aplicable: lechada de yeso, pulpa de papel, aguas residuales, etc, con un contenido de sólidos ≤ 30%.
2. Sello mecánico ZHJ
Características estructurales:
● Cara de un solo extremo, tipo contenedor integral, rotación bidireccional, no afectado por el ajuste del eje de la bomba;
● El tamaño axial de todo el componente debe ser mayor que el tamaño de instalación inicial, de modo que el bloque de posicionamiento se pueda quitar fácilmente durante la instalación;
● La presión del agua del sello del eje debe ser 0.1MPa más alta que la presión de la cámara de la bomba para que funcione en agua limpia, y el agua del sello del eje se transporta con el medio;
● El material del par de fricción es incrustación de aleación dura en cojín L y carburo de silicio. Se puede operar en un medio de alta temperatura durante mucho tiempo, y se pueden seleccionar diferentes pares de fricción de acuerdo con diferentes medios para garantizar su efecto de uso a largo plazo.
Medio aplicable: eliminación de cenizas de centrales eléctricas, lechada de relaves y otros fluidos que contienen partículas sólidas y cristalinas.
Temperatura: -20 ℃ ～ 160 ℃
Presión: 0-4 MPa
Velocidad lineal: ≤15 m / s
Concentración: ≤40%
Diámetro del eje: Φ30 -Φ 280
3. Sello mecánico ZGJ
Características estructurales:
● Cara de un solo extremo, tipo contenedor integral, rotación bidireccional, no afectado por el ajuste del eje de la bomba.
● El tamaño axial de todo el componente debe ser mayor que el tamaño de instalación inicial, de modo que el bloque de posicionamiento se pueda quitar fácilmente durante la instalación.
● Antes de poner en marcha el equipo, primero se debe abrir el agua de lavado suficiente y el sello de aceite no debe estar en un estado de fricción seca. La presión del agua no debe ser demasiado grande (≤0.08 MPa).
● El sello mecánico funciona completamente en el medio, tiene una fuerte capacidad antibloqueo y es adecuado para condiciones de trabajo de alta concentración.
● El material del par de fricción es incrustación de aleación dura en cojín L y carburo de silicio. Se puede operar en un medio de alta temperatura durante mucho tiempo, y se pueden seleccionar diferentes pares de fricción de acuerdo con diferentes medios para garantizar su efecto de uso a largo plazo.
Medio aplicable: lechada de alúmina, piedra caliza, lechada de yeso, lechada de beneficio, lechada de lavado de carbón y otros fluidos que contienen partículas sólidas y cristalinas.
Temperatura: -20 ℃ ～ 160 ℃
Presión: ≤4MPa
Velocidad lineal: ≤15 m / s
Concentración: ≤35%
Diámetro del eje: Φ60 -Φ 320
4. Sello mecánico ZL
Características estructurales:
● Extremos dobles, tipo contenedor integral, tipo desequilibrado, gran confiabilidad operativa.
● Cuando la temperatura media es inferior a 70 ℃, la cavidad sellada se puede llenar con aceite de motor 30 # (retirar el agua de enfriamiento).
● El par de fricción está hecho de una aleación dura con incrustaciones y se pueden seleccionar diferentes pares de fricción según los diferentes medios.
Medio aplicable: Soluciones ácidas, alcalinas y salinas con partículas y cristalinidad fuerte; lechada, ceniza y suspensión de impurezas con concentración alta.
Temperatura: -20 ℃ —150 ℃
Presión: ≤2.4MPa
Velocidad lineal: ≤12 m / s
Concentración: ≤40%
Diámetro del eje: Φ20 -Φ 320
